Производительность, м3/час 6320
Скорость, об/мин 900

Мощность охлаждения: 4,7 кВт, до 50м2

Ступени мощности, кВт 0 / 12 / 24

Мощность охлаждения, кВт 6,52
Мощность нагрева, кВт 9,58

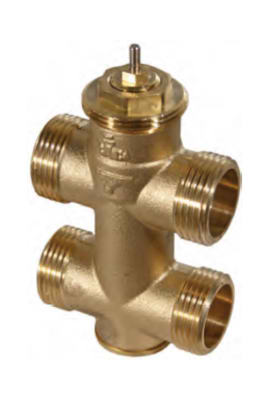

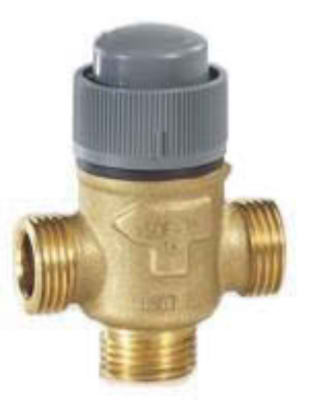

Трехходовой латунный зональный клапан для фанкойлов DN32, G1 1/4",Трехходовой латунный зональный клапан для фанкойлов DN32, G1 1/4"

Литой латунный корпус клапана с высокоточной обработкой внутренних элементов гарантирует высокую надежность и удобство в монтаже.
Корпус клапана: латунь
Шток клапана: нержавеющая сталь (AISI302)
Изоляция: нитридбутадиеновый каучук (NBR)
Корпус привода: огнеупорный АBS пластик (UL94V-0)
Электропитание: 220V±10%, 50/60Гц
Потребляемая мощность: 6Вт
Время полного открытия клапана: около 10 сек
Время полного закрытия клапана: около 5 сек.
Ход привода: закрытие при помощи возвратной пружины,
синхронизированной (задержка) с механизмом открытия.
Рабочие условия: 0 - 60оС, без конденсации влаги
Условия хранения: -20 - 65оС, без конденсации влаги
Диапазон рабочих температур: 2-94оС
Размеры: 130х85х43 мм (В х Ш х Г)
Класс защиты: IP20

Клапаны используются для регулирования производительности фанкойлов путем открытия/закрытия магистралей тепло или холодоносителя. Клапаны комплектуются приводом SM230/CA и SM24/CA. Привод оснащен пружинным возвратом, синхронизированным (запаздывание) с механизмом открытия. В нормальном положении, когда фанкойл не работает, клапан закрыт. Клапан начинает работу (открытие или закрытие) после того, как термостат даст ему управляющий сигнал. С того момента как клапан открылся, холодная или горячая вода поступает в теплообменник фанкойла, а охлажденный или нагретый воздух в помещение. Если фактическая температура воздуха в помещении достигла заданного значения, термостат посылает управляющий сигнал на отключение электропитания привода клапана, который, в свою очередь, с помощью механизма пружинного возврата закрывает клапан. Температура воздуха в помещении поддерживается постоянно за счет попеременного открытия и закрытия клапана. Клапаны DB-VZ изготавливаются двух типов (двухходовые и трехходовые) и четырех типоразмеров (DN15, DN20, DN25 и DN32).
Привод прикреплен к клапану с помощью резьбового соединения. Привод может быть установлен на клапан, после того как клапан будет закреплен на магистрали.
Рекомендуется устанавливать клапан на магистрали с использованием гибких соединений. Особенности конструкции клапанов DB-VZ обеспечивают легкость монтажа,
надежность эксплуатации, большой ресурс и низкие шумовые характеристики клапана.

Если клапан устанавливается на горизонтальную магистраль, то угол его наклона к горизонтальной плоскости не должен превышать 85о.
Если клапан устанавливается на вертикальную магистраль, то необходимо предотвратить попадание влаги (конденсата) на клапан.
Направление движения тепло/холодоносителя должно соответствовать стрелке, указанной на клапане.
Медленно переместите и зафиксируйте рычаг в положении “MAN”. Теперь клапан открыт и переведен в рабочее положение.

"

Мощность охлаждения, кВт 5,39
Мощность нагрева, кВт 6,29
