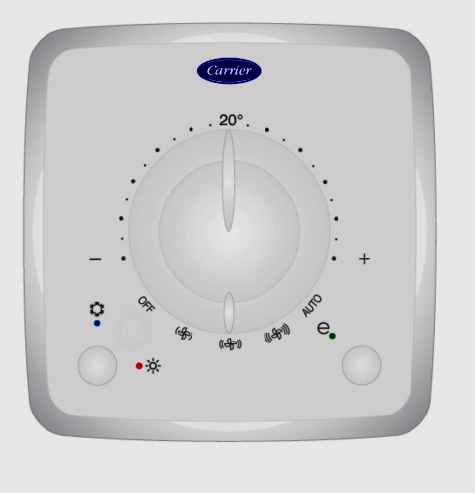

CARRIER 33TA0001 пульт управления двухтрубным фанкойлом

Пульт управления проводной (вкл./выкл., 3 скорости, термостат, зима-лето) для настенной установки для двуххтрубного исполнения.
Произведены в Италии.
Регулятор предназначен для работы в 2-трубной системе.
Характерные особенности

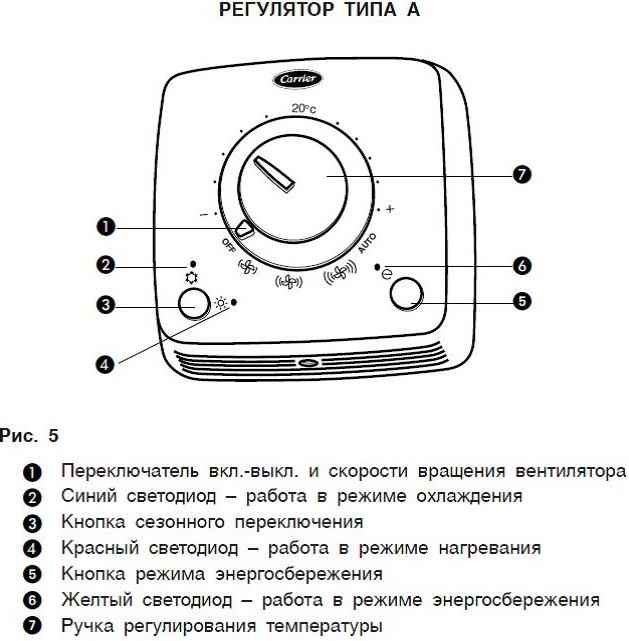

На регуляторе имеется ручка для выбора требующейся температуры в диапазоне от 10 0С до 30 0С. После установки ручки в выбранное положение поддерживается заданная комнатная температура.
Работа вентилятора
С помощью переключателя скорости вращения вентилятора можно установить режим ручного или автоматического регулирования скорости вращения вентилятора.
В режиме ручного регулирования можно выбирать по собственному усмотрению одну из трех возможных скоростей вращения вентилятора (низкую – среднюю – высокую).
В режиме автоматического регулирования поддержание требуемой скорости вращения вентилятора осуществляется расположенным в регуляторе микропроцессором таким образом, чтобы поддерживалась заданная уставка температуры в помещении.
В процессе установки регулятора можно выбрать режим непрерывной работы вентилятора. Это осуществляется с помощью выключателя, расположенного на электронной плате (см. параграф «Конфигурирование переключателя в корпусе DIP»).
Возможен вариант с блокировкой работы вентилятора по измеряемой датчиком температуры воды: в режиме нагревания – при температуре ниже 40 0С, в режиме охлаждения –
при температуре выше 18 0С.
Эти две функции позволяют повысить уровень комфорта для пользователей путем блокировки нежелательной работы вентилятора зимой и за счет автоматического включения и выключения вентиляторных доводчиков летом в зависимости от температуры воды.
Защита от замораживания
Эта функция предназначена для поддержания температуры не ниже 7 0С в помещениях, которые не используются в течение длительного времени.
При достижении этой температуры пульт управления открывает вентиль и переводит вентилятор в режим высокой скорости вращения.
Активизация функции защиты от замораживания осуществляется через соответствующий микропереключатель (см. параграф «Конфигурирование переключателя в корпусе DIP»). После активизации этой функции она будет действовать даже при установке переключателя регулятора в положение OFF (выключено).
Энергосбережение
Эта функция выгодна в тех случаях, когда кондиционирование воздуха осуществляется в ночное время или в помещениях, в которых пользователь, вероятно, будет отсутствовать в течение длительного времени.
При активизации этой функции нажатием кнопки ? температура повышается на 4 0С при работе в режиме охлаждения и понижается на 4 0С при работе в режиме нагревания.
При активизации этой функции (светится желтый светодиод) отображения других функций прекращаются.
На время действия режима экономии энергии понижается даже яркость свечения желтого светодиода.
Сезонное переключение
Ручное переключение
Выбор режима нагревания или охлаждения производится вручную, нажатием соответствующей кнопки на регуляторе.
Централизованное переключение
Централизованное сезонное переключение может осуществляться одним из двух способов:
- с помощью кнопочного переключателя, расположенного на центральной панели регулятора, который предоставляет возможность переключения между режимами нагревания и охлаждения
- с помощью датчика температуры (аксессуар), установленного на трубе поступающей воды.
В последнем режиме включение и выключение вентиляторного доводчика зависит от температуры, измеренной датчиком.
Переключатель и датчик работают под напряжением 230 В и потому должны быть должным образом изолированы.
В случае нажатия на кнопку ручного сезонного переключения во время действия режима централизованного переключения происходит кратковременное загорание соответствующего светодиода активизированного режима.
В любом случае централизованное переключение имеет приоритет перед местным переключением.
Внешний контакт
На пульте управления имеется специальный вход, который может быть использован для оконного контакта или датчика движения.
При поступлении такого сигнала (наличие напряжения на контакте клеммной колодки) пульт управления переходит в режим выключения.
В результате все выходы (вентилятор, вентили и т.д.) отключаются, и только действует функция защиты от замораживания, но при условии установки в положение
