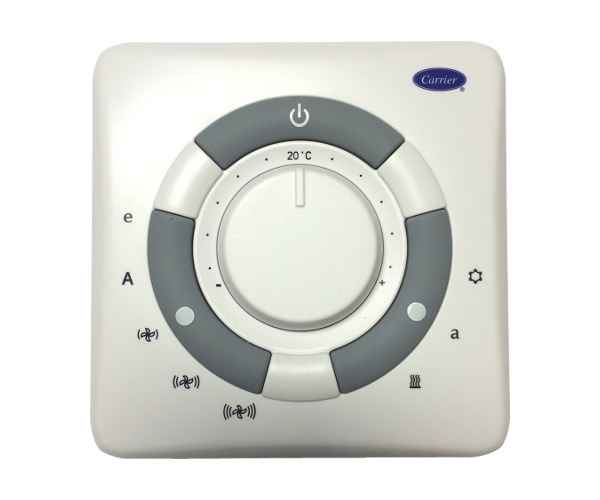

CARRIER 33TB_AC01 (33TB-01AC типа В) пульт управления четырехтрубным фанкойлом

Пульт управления проводной (вкл./выкл., 3 скорости, термостат, зима-лето) для настенной установки для четурехтрубного исполнения.
Компания Carrier выпустила новые пульты для фанкойлов 33TA_AC01 и 33TB_AC01, которые полностью заменяют 33TA0001 и 33TB0001, соответственно.
Пульты 33TA_AC01 и 33TB_AC01 обладают следующими преимуществами:
- новый стильный плоский корпус (толщина всего 3 см),
- повышенная надежность устройства, т.к. в конструкции нет подвижных частей,
- совместимость с опциональными EC-электродвигателями.
- управление тремя заданными дискретными скоростями посредством сигнала 0-10В,
- изменение режимов подсветки LED день/ночь (конфигурация для гостиниц),
- новая функция энергосбережения для 2-трубной системы тепло-холод, позволяющая открывать клапан на горячей воде от 35 С для тепловых насосов,
- новый набор функций внешнего контакта: оконный контакт (фанкойл отключается) либо режим детектирования присутствия позволяет активировать энергосберегающий режим (сигнал от замка двери комнаты).

Пульты 33TA_AC01 и 33TB_AC01 имеют следующие размеры ДxШxВ: 107x107x29,5 мм.
Характерные особенности
На пульте управления имеется ручка для выбора требующейся температуры в диапазоне от 10 °C до 30 °C. После установки ручки в выбранное положение поддерживается заданная комнатная температура.
Работа вентилятора
С помощью переключателя скорости вращения вентилятора можно установить режим ручного или автоматического регулирования скорости вращения вентилятора. В режиме ручного регулирования в зависимости от необходимости можно выбрать одну из трех скоростей вращения вентилятора (низкую – среднюю – высокую) или режим энергосбережения. В режиме автоматического регулирования поддержание требуемой скорости вращения вентилятора осуществляется расположенным в регуляторе микропроцессором таким образом, чтобы поддерживалась заданную уставку температуры в помещении. В процессе установки регулятора можно выбрать режим непрерывной работы вентилятора. Это осуществляется с помощью выключателя, расположенного на электронной плате (см. параграф «Конфигурирование переключателя в корпусе DIP»). Возможен вариант с блокировкой работы вентилятора по измеряемой датчиком температуре воды: в режиме нагревания – при температуре ниже 35 °C, в режиме охлаждения – при температуре выше 18 °C. Эти две функции позволяют повысить уровень комфорта для пользователей путем блокировки нежелательной работы вентилятора зимой и за счет автоматического включения и выключения вентиляторных доводчиков летом в зависимости от температуры воды.
Защита от замораживания
Эта функция предназначена для поддержания температуры не ниже 7 °C в помещениях, которые не используются в течение длительного времени. При достижении этой температуры пульт управления открывает вентиль и переводит вентилятор в режим высокой скорости вращения. Активация функции защиты от замораживания осуществляется через соответствующий микровыключатель (см. параграф «Конфигурирование переключателя в корпусе DIP») после активации этой функции она будет действовать даже при установке переключателя регулятора в положение OFF (выключено).
Энергосбережение
Эта функция особенно полезна в тех случаях, когда кондиционирование воздуха осуществляется в ночное время или в помещениях, в которых пользователь, вероятно, будет отсутствовать в течение длительного времени. В этом случае, выбрав функцию ? и нажав несколько раз подряд кнопку включения вентилятора можно поднять температуру на 4 °С в режиме охлаждения и уменьшить ее на 4 °С в режиме нагревания. При активации этой функции (светится зеленый светодиод) другие индикаторы не работают.
Сезонное переключение
Ручное переключение
Выбор режима нагревания или охлаждения производится вручную, нажатием соответствующей кнопки на пульте управления.
Централизованное переключение
Централизованное сезонное переключение может осуществляться одним из двух способов:
- с помощью кнопочного переключателя, расположенного на центральной панели пульта управления, который предоставляет возможность переключения между режимами нагревания и охлаждения
- с помощью датчика температуры (аксессуар), установленного на трубе поступающей воды.
В последнем режиме включение и выключение вентиляторного доводчика в режиме охлаждения или нагревания зависит от температуры, измеряемой датчиком.
Переключатель и датчик работают под напряжением 230 В и потому должны быть должным образом изолированы.
В случае нажатия на кнопку ручного сезонного переключения во время действия режима централизованного переключения происходит кратковременное загорание соответствующего светодиода активированного режима. В любом случае централизованное переключение имеет приоритет перед местным переключением.
Внешний контакт
На пульте управления имеется специальный вход, который может быть использован для оконного контакта или датчика движения. При поступлении такого сигнала (наличие напряжения на контакте клеммной колодки) пульт управления переходит в положение ВЫКЛ. (открытое окно) или режим энергосбережения (пустая комната), в зависимости от конфигурации пульта управления. Если пульт управления установлен в положение ВЫКЛ., как следствие этого все выходы отключаются (вентилятор, вентили и т.д.), а работает только функция защиты от замораживания, если она была активирована с помощью соответствующего переключателя в корпусе DIP. Если пульт управления установлен в режим энергосбережения, внутренняя температура повышается на 4 °С в режиме охлаждения и уменьшается на 4 °С в режиме нагревания. Чтобы переключить режим нужно удерживать нажатой кнопку питания и кнопку выбора скорости в течение 5 секунд. Переключение с одной конфигурации на другую сопровождается световой индикацией.
Зеленый светодиод мигает 3 раза при переключении с полния ВЫКЛ. в режим энергосбережения и тот самый зеленый светодиод продолжает светиться в течение 3 секунд при переключении с режима энергосбережения в положение ВЫКЛ.
Ночной режим и режим затемнения
Если кнопки и ручка регулятора не используются в течение 10 секунд, свет индикаторов тускнеет. Эта функция называется ночной режим. Специальным выбором свечение светодиодных индикаторов можно полностью затемнить (режим затемнения). Режим затемнения можно выбрать, установив скорость вращения вентилятора на максимальное значение и удерживая нажатой кнопку выбора скорости вентилятора в течение 5 секунд. 4 вспышки красного светодиода означают, что скорость вращения вентилятора установлена на максимальное значение. Таким же способом можно перейти обратно в ночной режим. В этом случае тот же индикатор мигает 3 раза.
Использование

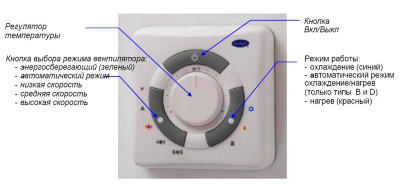

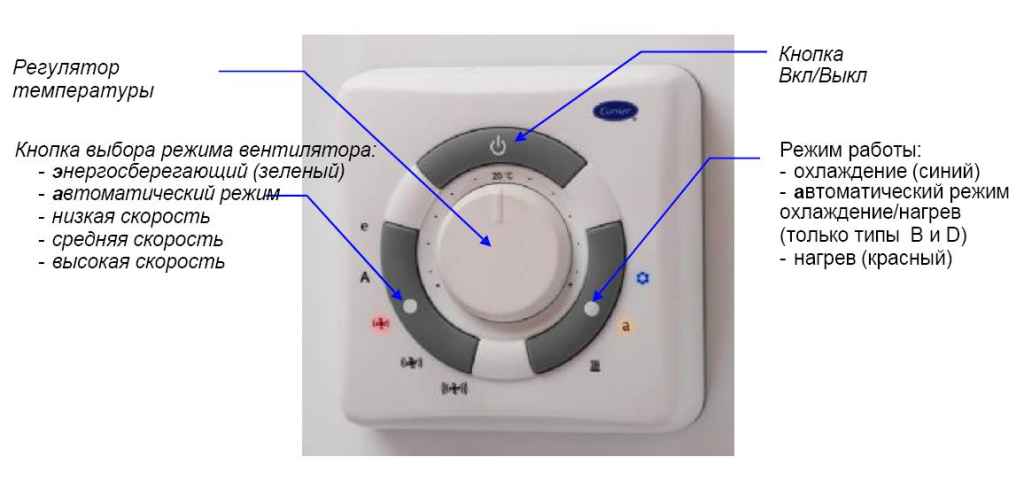

Назначение кнопок:
КНОПКА ПИТАНИЯ – эта кнопка используется для включения и выключения пульта управления. В положении ВЫКЛ. все функции отключены, но пульт управления все равно остается под напряжением 230 В.
Если с помощью специального микровыключателя выбрана функция защиты от замораживания, эта функция будет активированной, даже если пульт управления выключен.
КНОПКА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ – эта кнопка используется для ручного переключения из режима охлаждения на режим нагревания и наоборот.
КНОПКА ВЕНТИЛЯТОРА – эта кнопка используется для выбора скорости вращения вентилятора вручную (низкая, средняя и высокая скорость).
Чтобы установить автоматический выбор скорости вращения вентилятора, которая контролируется микропроцессором, нажмите эту кнопку несколько раз. При выборе этого режима будет светиться желтый индикатор. Кроме того, с помощью этой же кнопки можно выбрать режим энергосбережения, когда необходимая комнатная температура будет повышаться на 4 °C в режиме охлаждения и уменьшаться на 4 °С в режиме нагревания. При активации режима энергосбережения загорается зеленый светодиод.
Ручка выбора температуры
Она предназначена для выбора заданной температуры. Опорное значение температуры 20 °C находится в центре шкалы.
При вращении ручки в сторону символа (–) температура понижается от значения первоначальной уставки (минимальное значение – «10 °C»).
При вращении ручки в сторону символа (+) температура повышается от значения первоначальной уставки (максимальное значение – «30 °C»).

Технические характеристики
• Шаг отображения температуры: 1°C
• Установка требуемой температуры: в режиме обогрева - 5~34°C, в режиме охлаждения - 6~35°C
• Отображение комнатной температуры на дисплее: 0~55°C
• Условия эксплуатации - температура окружающей среды: 0~45°C, влажность: 5~95% без образования конденсата
• Потребляемая мощность: менее 1 Вт.
• Напряжение питания: переменное 85~260 В, частота 50/60 Гц.
