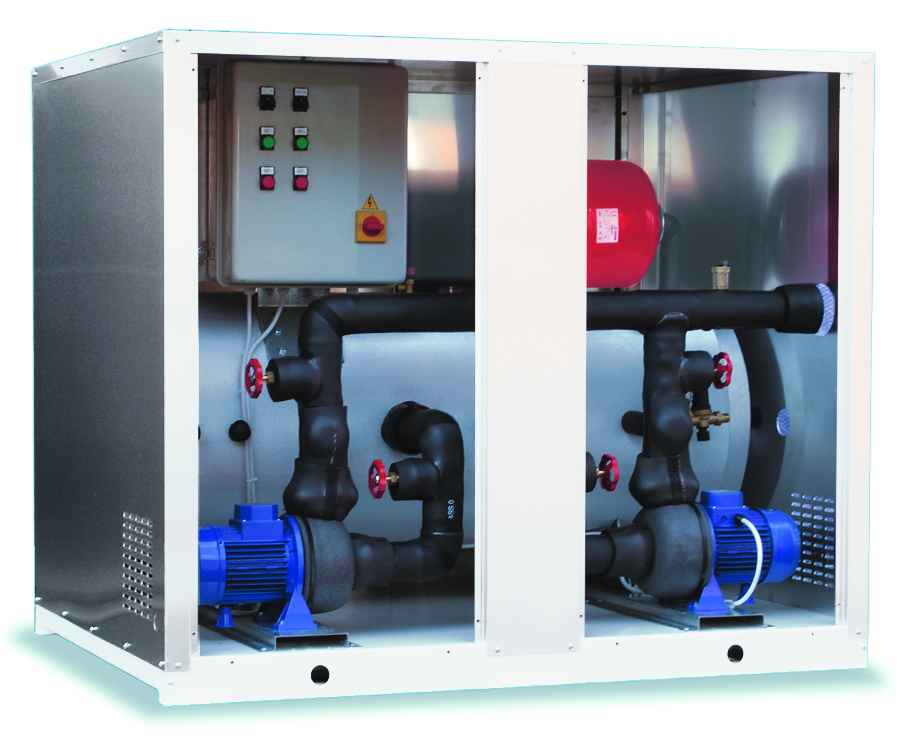

General Climate GPT-22-1500-G гидромодуль для чиллера

2 570 100 p

3084200p

Гидромодуль для чиллеров с двумя насосами.

Объем бака, л 1500
Количество насосов 2
Количество полюсов 2

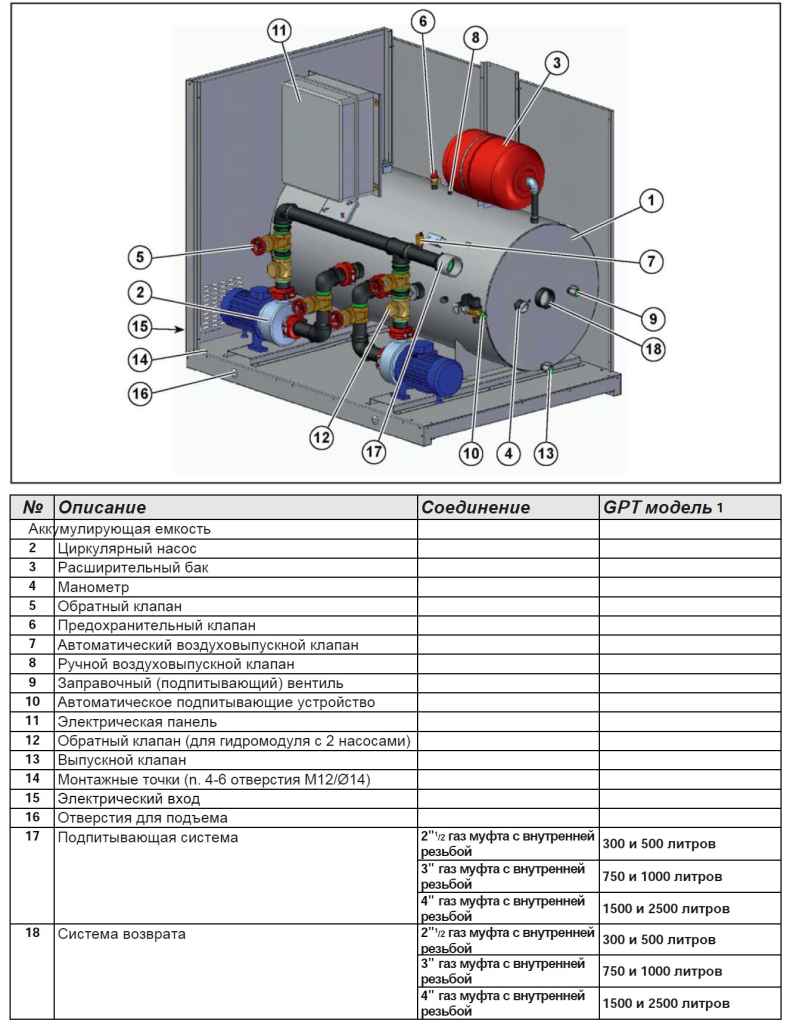

Описание
1 Аккумулирующая емкость
2 Циркулярный насос
3 Расширительный бак
4 Манометр
5 Обратный клапан
6 Предохранительный клапан
7 Автоматический воздуховыпускной клапан
8 Ручной воздуховыпускной клапан
9 Заправочный (подпитывающий) вентиль
10 Автоматическое подпитывающие устройство
11 Электрическая панель
12 Обратный клапан (для гидромодуля с 2 насосами)
13 Выпускной клапан
14 Монтажные точки (n. 4-6 отверстия M12/?14)
15 Электрический вход
16 Отверстия для подъема
2"1 /2 газ муфта с внутренней
резьбой 300 и 500 литров
3" газ муфта с внутренней
резьбой 750 и 1000 литров
17 Подпитывающая система
4" газ муфта с внутренней резьбой 1500 и 2500 литров
2"1 /2 газ муфта с внутренней резьбой 300 и 500 литров
3" газ муфта с внутренней резьбой 750 и 1000 литров
18 Система возврата
4" газ муфта с внутренней резьбой 1500 и 2500 литров

Перед запуском необходимо проверить следующее:
- сечение силовых кабелей, заземление, плотность
электрических контактов (при разомкнутом рубильнике);
правильное направления вращения насосов.
- вход и выход воды организованы надлежащим образом,
компоненты внешнего гидравлического контура установлены в
соответствии с инструкциями изготовителя.
- гидравлический контур заполнен водой, циркуляция жидкости
осуществляется.
- обратные клапаны открыты, циркуляция жидкости
осуществляется воздушные пробки в контуре отсутствуют.

Запуск выполняйте в нижеприведенной последовательности:
- убедитесь в том, что все компоненты внешнего контура исправно работают, а устройства управления правильно откалиброваны.
- установите рубильник в позицию I (Включено), чтобы подать электропитание на электрическую панель;
- подайте электропитание на чиллер/тепловой насос для того, чтобы обеспечить запуск водяного насоса; убедитесь в том, что расход воды соответствует допустимому. Убедитесь в том, что гидравлический контур полностью заполнен водой.
ОСТАНОВКА НА ЗИМНИЙ ПЕРИОД
Остановка выполняется следующим образом:
- установите рубильник в позицию OFF (Выключено), чтобы отключить подачу электропитания к агрегату.
Перед выключением системы на зимний период необходимо либо слить воду из гидравлического контура, либо заполнить его незамерзающей жидкостью, чтобы предотвратить замерзание воды в трубах и, как следствие, их повреждение.
Если в гидромодуле предусмотрен электрокалорифер защиты от замерзания, убедитесь в том, что запорные клапаны модуля открыты и не отключайте электропитание для того, чтобы электрокалорифер и насос
могли быть задействованы при достижении температурной установки, заданной для запуска электрокалорифера.

Все гидромодули разработаны, изготовлены и протестированы в соответствии с директивами:Machinery Directive 98/37/EC (Безопасность
машиностроительного оборудования), Electromagnetic Compatibility Directive 89/336/EEC (Устойчивость к электромагнитным эмиссиям), Low Voltage Directive
2006/95/EC (Слаботочное оборудование).
