General Climate GR-902D4L-MD пульт управления четырехтрубным фанкойлом

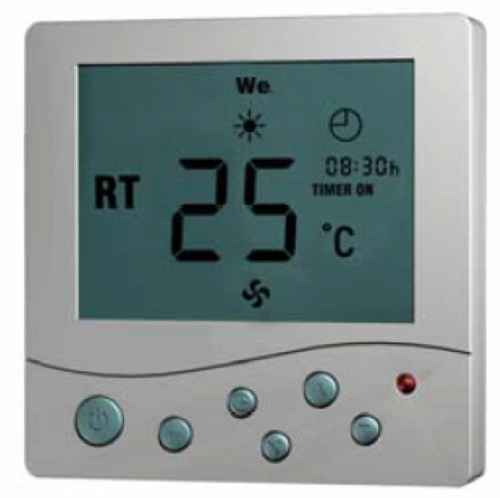

GR8002DA Комнатный термостат
Технические параметры:
Диапазон измерения температур: 5-35оС
Точность регулирования: ±1оС
Электропитание: 220V±10%, 50/60 Гц
Потребляемая мощность: < 2 Вт
Термодатчик: NTC
Дисплей: LCD
Корпус: пластик
Размеры: 86х86х13 мм (В х Ш х Г)
Монтажная глубина: 60 мм
Управление:
-- Термостат может подключаться к компьютеру. Термостаты соединяются между собой шлейфом по 3-х проводной схеме. Подключение к компьютеру осуществляется с помощью стандартного конвертора RS-485 или RS-232. Программное обеспечение разрабатывается отдельно.
-- Вкл/Выкл: включение фанкойла осуществляется нажатием клавиши “ ”. При повторном нажатии “ ” фанкойл будет отключен.
-- Установка температуры: при каждом нажатии клавиши “5”, температура будет повышаться на 1 оС. При каждом нажатии клавиши “6”, температура будет понижаться на 1 оС.
-- Режим охлаждения: нажмите клавишу “М” и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Через 5 секунд включится режим охлаждения.
-- Режим обогрева: нажмите клавишу “M”и удерживайте ее до тех пор пока на экране не появиться значок “--”. Через 5 секунд включится режим обогрева.
-- Режим проветривания: нажмите клавишу “M” и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Через 5 секунд включится режим проветривания.
-- Регулирование скорости вентилятора: нажмите клавишу “ ” для выбора скорости вентилятора. При этом на дисплее будут отображаться значки: “ ” - высокая скорость, “ ” - средняя скорость, “ ” - низкая скорость или “ ” – автоматический режим. В этом режиме
скорость вентилятора будет регулироваться автоматически. Если разница между фактической и заданной температурами воздуха в помещении будет превышать 1 оС, то
вентилятор фанкойла будет работать на низкой скорости. Если эта разница будет превышать 2 оС, то вентилятор будет работать на средней скорости, а если 3оС – на высокой.
-- В стандартном режиме поддержание требуемой температуры воздуха осуществляется открытием/закрытием регулирующего водяного клапана и работой вентилятора на пониженной скорости.
-- Ночной режим: нажмите клавишу “--” и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Далее нажмите клавишу “5” для активации режима, или “6” для
его отключения. Нажмите клавишу “--”, на экране загорится значок “mm” в строке “hh:mm”. С помощью клавиш “5” и “6” установите минуты. Далее, нажмите клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С помощью клавиш “5” и “6” установите часы.
-- Регулировка времени: нажмите клавишу “--”, на экране загорится значок “mm” в строке “hh:mm”. С помощью клавиш “5” и “6” установите минуты. Далее, нажмите клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С помощью клавиш “5” и “6” установите часы.
-- Установка времени включения фанкойла по таймеру: нажмите клавишу “--”, при этом на экране появятся значки “--” и “TIMER ON” c мигающим значком “mm” в строке “hh:mm”. Установка таймера аналогична установке времени.
-- Установка времени выключения фанкойла по таймеру: нажмите клавишу “--”, при этом на экране появятся значки “--” и “TIMER OFF” c мигающим значком “mm” в строке
“hh:mm”. Установка таймера аналогична установке времени.

-- Отмена режима включения фанкойла по таймеру: нажмите клавишу “--”, при этом на экране появятся значки “--” и “TIMER ON” c мигающим значком “mm” в строке
“hh:mm”. С помощью клавиш “5” и “6” установите минуты в положение “00”. Далее, повторно нажмите клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С
помощью клавиш “5” и “6” установите часы в положение “00”.
-- Отмена режима выключения фанкойла по таймеру: нажмите клавишу “--”, при этом на экране появятся значки “--” и “TIMER OFF” c мигающим значком “mm” в строке
“hh:mm”. С помощью клавиш “5” и “6” установите минуты в положение “00”. Далее, нажмите клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С помощью
клавиш “5” и “6” установите часы в положение “00”.
-- Калибровка температуры воздуха.
Выполняется при выключенном термостате. При одновременном нажатии клавиш “М” и “--” в течении 3 секунд на экране отобразится текущая температура воздуха в помещении.
Воспользовавшись клавишами “5” и “6” Вы сможете установить правильное значение температуры, которое будет автоматически занесено в память через 5 секунд.
-- Установка коммуникационного номера
Выполняется при выключенном термостате. При одновременном нажатии клавиш “М” и “--” в течении 3 секунд на дисплее отобразится “ХХ оС ” ( RT не отображается ). Затем
нажмите на клавишу “ ”, “оС” исчезнет и клавишами “5” и “6” Вы сможете установить правильный коммуникационный номер, который будет автоматически занесен в память через 5 секунд.
-- Защита по низкой температуре воздуха.
Активация выполняется при выключенном термостате. При нажатии клавиши “М” в течении 3 секунд на экране отобразится “00” или “01”. Режимы сменяются с помощью
клавиш “5” и “6”. “00” - функция заблокирована, “01” - функция и заводские настройки активированы. Если температура воздуха опустится ниже 5 оС, фанкойл автоматически
начнет работу в режиме нагрева, на дисплее отобразится “ ”. Когда температура воздуха в помещении достигнет 7 оС, фанкойл автоматически выключится.
