General Climate GR107D пульт управления двухтрубным фанкойлом

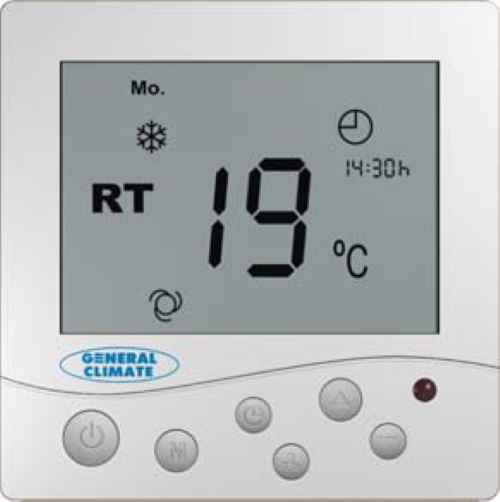

GR2008DA-RLT4 Комнатный термостат
Технические параметры:
Диапазон измерения температур: 5-35оС
Точность регулирования: ±1оС
Электропитание: 220V±10%, 50/60 Гц
Максимальная нагрузка: < 200 Вт
Потребляемая мощность: < 2 Вт
Термодатчик: NTC
Дисплей: LCD
Корпус: пластик
Размеры: 86х86х13 мм (В х Ш х Г)
Монтажная глубина: 60 мм
Управление:
-- Вкл/Выкл: включение фанкойла осуществляется нажатием клавиши “ ”. При повторном нажатии “ ” фанкойл будет отключен.
-- Установка температуры: при каждом нажатии клавиши “5”, температура будет повышаться на 1 оС. При каждом нажатии клавиши “6”, температура будет понижаться на 1 оС. Изменение температуры отражается на экране термостата.
-- Режим охлаждения: нажмите клавишу “М” и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Значок автоматически сменится через 5 секунд.
-- Режим обогрева: нажмите клавишу “M”и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Значок автоматически сменится через 5 секунд.
-- Режим проветривания: нажмите клавишу “M” и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Значок автоматически сменится через 5 секунд. Далее, с помощью клавиши “ ” выберите необходимую скорость вентилятора. В этом режиме температура воздуха в помещении не регулируется.
-- Регулирование скорости вентилятора: нажмите клавишу “ ” для выбора скорости
вентилятора. При этом на дисплее будут отражаться значки: “ ” - высокая скорость, “ ” -
средняя скорость, “ ” - низкая скорость или “ ” – автоматический режим. В этом режиме
скорость вентилятора будет меняться автоматически. Если разница между фактической и
заданной температурами воздуха в помещении будет превышать 1 оС, то вентилятор
фанкойла будет работать на низкой скорости. Если эта разница будет превышать 2 оС, то
вентилятор будет работать на средней скорости, а если 3оС – на высокой.
-- В стандартном режиме поддержание требуемой температуры воздуха осуществляется
открытием/закрытием регулирующего водяного клапана и работой вентилятора на пониженной скорости.
-- Ночной режим: нажмите клавишу “--” и удерживайте ее до тех пор пока на экране не появиться значок “ ”. Далее нажмите клавишу “5” для активации режима, или “6” для
его отключения.
-- Регулировка времени: нажмите клавишу “--”, на экране загорится значок “mm” в строке “hh:mm”. С помощью клавиш “5” и “6” установите минуты. Далее, нажмите
клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С помощью клавиш “5”
и “6” установите часы.
-- Установка времени включения фанкойла по таймеру: нажмите клавишу “--”, при
этом на экране появятся значки “--” и “TIMER ON” c мигающим значком “mm” в строке
“hh:mm”. Установка таймера аналогична установке времени.
-- Установка времени выключения фанкойла по таймеру: нажмите клавишу “--”, при этом на экране появятся значки “--” и “TIMER OFF” c мигающим значком “mm” в строке “hh:mm”. Установка таймера аналогична установке времени.
-- Отмена режима включения фанкойла по таймеру: нажмите клавишу “--”, при этом на экране появятся значки “--” и “TIMER ON” c мигающим значком “mm” в строке
“hh:mm”. С помощью клавиш “5” и “6” установите минуты в положение “00”. Далее, повторно нажмите клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С
помощью клавиш “5” и “6” установите часы в положение “00”.

-- Отмена режима выключения фанкойла по таймеру: нажмите клавишу “--”, при этом
на экране появятся значки “--” и “TIMER OFF” c мигающим значком “mm” в строке
“hh:mm”. С помощью клавиш “5” и “6” установите минуты в положение “00”. Далее, нажмите клавишу “--” и на экране загорится значок “hh” в строке “hh:mm”. С помощью клавиш “5” и “6” установите часы в положение “00”.
-- Установка дня недели: нажмите клавишу “--”, при этом на экране появятся дни недели. С помощью клавиш “5” и “6” выберите необходимый день.
-- С помощью данного контроллера можно запрограммировать работу фанкойла в течении дня, как для рабочих, так и для выходных дней.
Первое событие дня: Нажмите клавишу “--”, при этом на экране появятся значки “1” и “Mo Tu We Th Fr” или “Sa Su”. С помощью клавиш “5” и “6” установите время
инициирования события, и после повторного нажатия клавиши “--” – температуру воздуха.
Второе событие дня: При нажатии клавиши “--” на экране отобразятся значки “2” и “Mo Tu We Th Fr” или “Sa Su”. Далее установите время и температуру, согласно пункту 1.
Третье событие дня: При нажатии клавиши “--” на экране отобразятся значки “3” и “Mo Tu We Th Fr” или “Sa Su”. Далее установите время и температуру, согласно пункту 1.
Четвертое событие дня: При нажатии клавиши “--” на экране отобразятся значки “4” и “Mo Tu We Th Fr” или “Sa Su”. Далее установите время и температуру, согласно пункту 1.
Примечание. Время регулируется с изменением в 30 минут. Убедитесь, что время
событий – разное.
-- Калибровка температуры воздуха.
Выполняется при выключенном контроллере. При одновременном нажатии клавиш “М” и “--” в течении 3 секунд на экране отобразится заданная температура воздуха.
Воспользовавшись клавишами “5” и “6” Вы сможете установить новое значение температуры, которое будет автоматически занесено в память через 6 секунд.
-- Защита по низкой температуре воздуха.
Активация выполняется при выключенном контроллере. При одновременном нажатии клавиш “М” и “ ” в течении 3 секунд на экране отобразится “00” или “01”. Режимы сменяются с помощью клавиш “5” и “6”. “00” - функция заблокирована, “01” - функция и заводские настройки активированы. Если температура воздуха опустится ниже 5 оС, фанкойл автоматически начнет работу в режиме нагрева.
