General Climate GR8002DA пульт управления двухтрубным фанкойлом

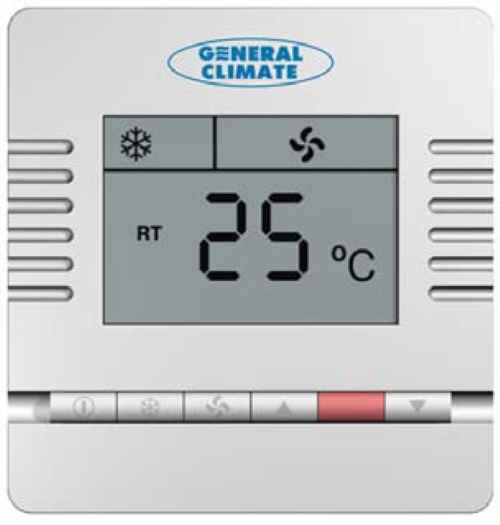

GR2003 Комнатный термостат
Технические параметры:
Диапазон измерения температур: 5-35оС
Точность регулирования: ±1оС
Электропитание: 220V±10%, 50/60 Гц
Максимальная нагрузка: < 200 Вт (GR2003DA)
Максимальная нагрузка: < 2 А (GR2003FCV2)
Термодатчик: NTC
Дисплей: LCD
Корпус: пластик
Размеры: 86х86х13 мм (В х Ш х Г)
Исполнения:
GR2003DA – электронный термостат с регулированием скорости вентилятора и
3-х ходового клапана (2-х трубные фанкойлы).
GR2003FCV2 – электронный термостат с регулятором скорости вентилятора и 3-
х ходового клапана (4-х трубные фанкойлы).
Управление:
-- Вкл/Выкл: включение фанкойла осуществляется нажатием клавиши
“ ”. При повторном нажатии “ ” фанкойл будет отключен.
-- Установка температуры: при каждом нажатии клавиши “5”,
температура будет повышаться на 1 оС. При каждом нажатии клавиши “6”,
температура будет понижаться на 1 оС. Изменение температуры отражается на
экране термостата.
-- Режим охлаждения: нажмите клавишу “ ” и удерживайте ее до тех пор
пока на экране не появиться значок “ ”. Значок автоматически сменится через
5 секунд.
-- Режим обогрева: нажмите клавишу “ ”и удерживайте ее до тех пор
пока на экране не появиться значок “--”. Значок автоматически сменится через
5 секунд.
-- Регулирование скорости вентилятора: с помощью клавиши “ ” Вы
сможете выбрать необходимую скорость вентилятора. При этом на дисплее будут
отражаться значки: “ ” - высокая скорость, “ ” - средняя скорость или “ ” -
низкая скорость.
Вы можете воспользоваться автоматическим режимом работы фанкойла,
для этого нажмите “ ” (Auto) и скорость вентилятора будет меняться
автоматически. Если разница между фактической и заданной температурами
воздуха в помещении будет превышать 1 оС, то вентилятор фанкойла будет
работать на низкой скорости. Если эта разница будет превышать 2 оС, то
вентилятор будет работать на средней скорости, а если 3оС – на высокой.
Регулирование:
GR2003DA
Для поддержания установленной температуры воздуха в помещении в
стандартном режиме применяется количественное регулирование. Когда
температура воздуха в помещении достигает заданной величины, закрывается
3-х ходовой водяной клапан, а вентилятор работает в пониженном скоростном
режиме.
GR2003FCV2
Режим охлаждения: если температура в помещении выше заданной, то
регулирующий клапан открыт, если ниже – закрыт. Регулирующий клапан на
магистрали теплоносителя в данном режиме закрыт постоянно.
Режим нагрева: если температура в помещении ниже заданной, то
регулирующий клапан открыт, если выше – закрыт. Регулирующий клапан на
магистрали холодоносителя в данном режиме закрыт постоянно.
