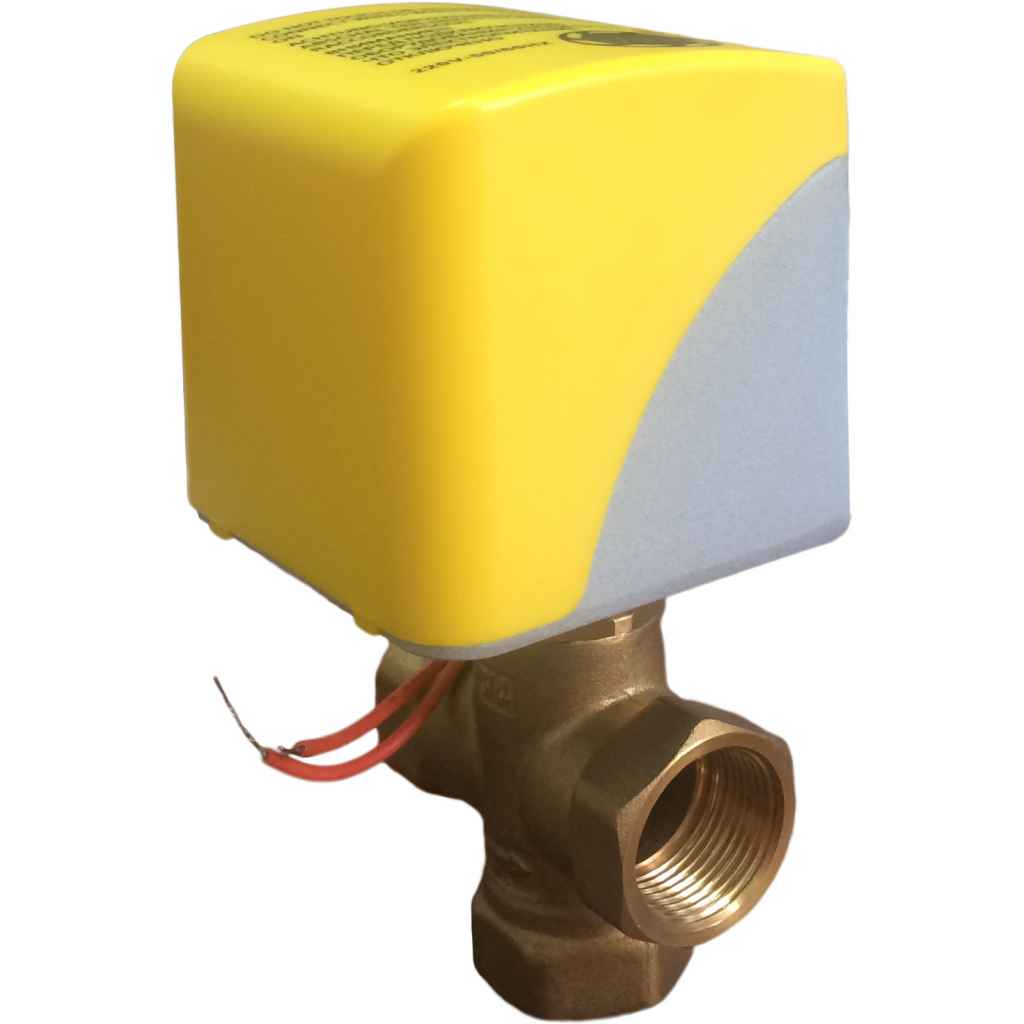

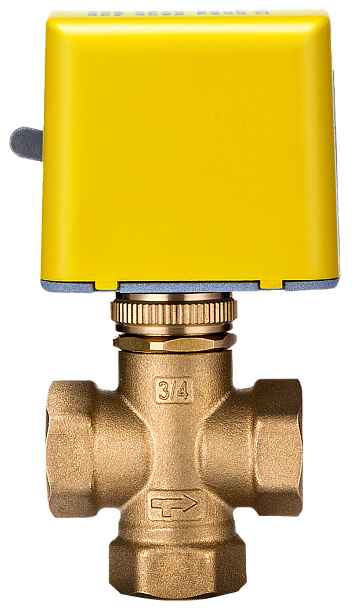

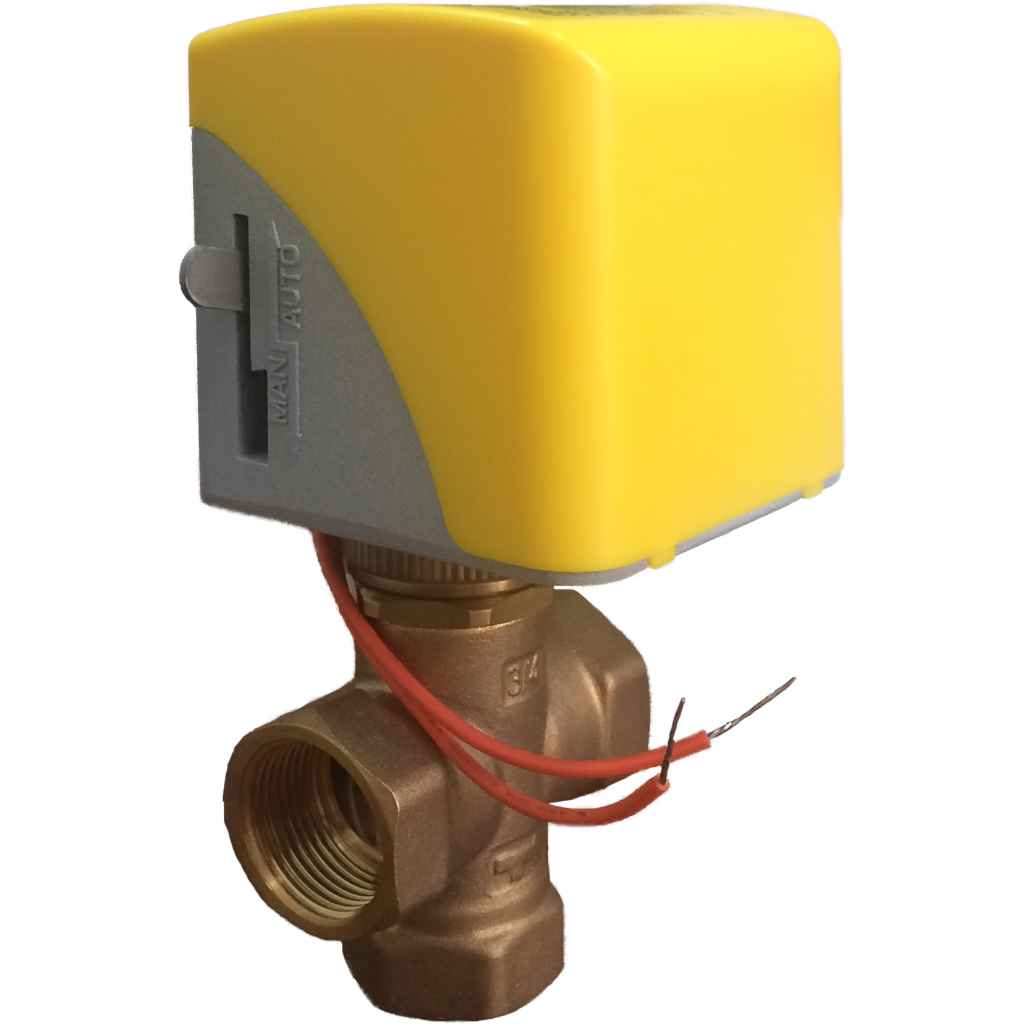

GENERAL VENT GMV-2320 трехходовой клапан с электроприводом

Тип 3-х ходовой 3/4

Смесительные терморегулирующие клапаны GENERAL VENT
Предназначение: обвязка любых типов фанкойлов.
Тип клапана: нормально закрытый.
Режим работы клапана: открыт/закрыт.

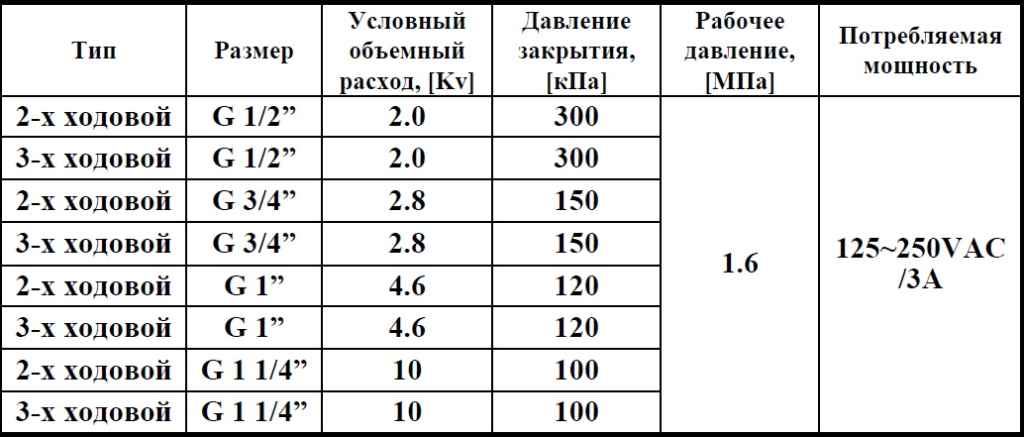

Размеры клапанов: 1/2, 3/4 , 1 дюйм.
Привод клапана: сервопривод с возвратной пружиной.
Время открытия/закрытия: 10 сек/5сек.
Класс влагозащиты: IP40.
Диапазон рабочих температур: 0 ~ 60°C.
Область применения: торговые, административные, офисные и складские помещения.

GMV – это серия узлов обвязки для всех типов фанкойлов, состоящая из 2-х или 3-х ходового клапана нормально закрытого типа размером 1/2, 3/4 или 1 дюйм и электропривода с возвратной пружиной.

Назначение

Узлы обвязки GENERAL VENT серии GMV применяются для индивидуального регулирования подачи жидкого теплоносителя в теплообменники фанкойлов путем открытия/закрытия смесительных клапанов. Смесительные узлы серии GMV универсальны и подходят для работы с любыми типами и марками фанкойлов. Узлы могут оснащаться 2-х или 3-х ходовыми клапанами в зависимости от используемой схемы обвязки фанкойлов. 2-х трубная система чиллер/фанкойл требует установки одного узла обвязки, в 4-х трубной - узел обвязки устанавливается на каждый контур в отдельности. Смесительные узлы GENERAL VENT предназначены для монтажа внутри помещений.

Конструкция

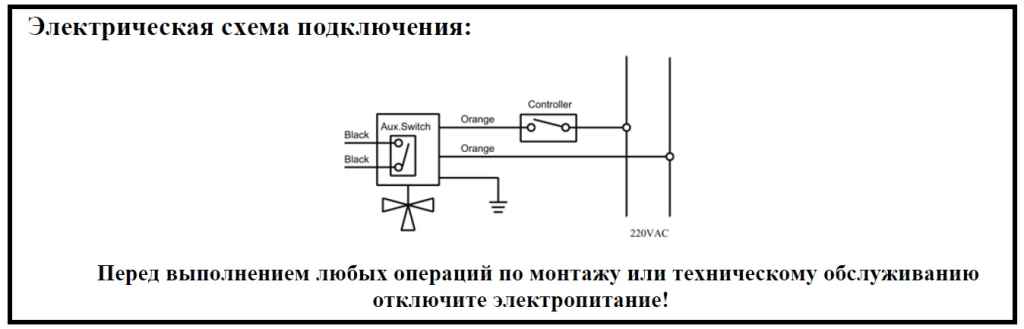

Узлы обвязки фанкойлов серии GMV состоят из 2-х или 3-х ходового клапана нормально закрытого типа выполненного из высококачественного сплава латуни и электропривода с возвратной пружиной. Принцип работы клапана - открыт/закрыт. Смесительные узлы GMV оснащаются клапанами размером 1/2, 3/4 или 1 дюйм, просты в монтаже и удобны в использовании. Узлы обвязки фанкойлов GENERAL VENT имеют класс влагозащиты IP40 и предназначены для работы в диапазоне температур от 0 до 60°C. Сервоприводы клапанов оснащаются 2-х проводным подключением питания 24 или 230В и могут использоваться с большинством существующих пультов управления фанкойлами.

Дополнительная информация

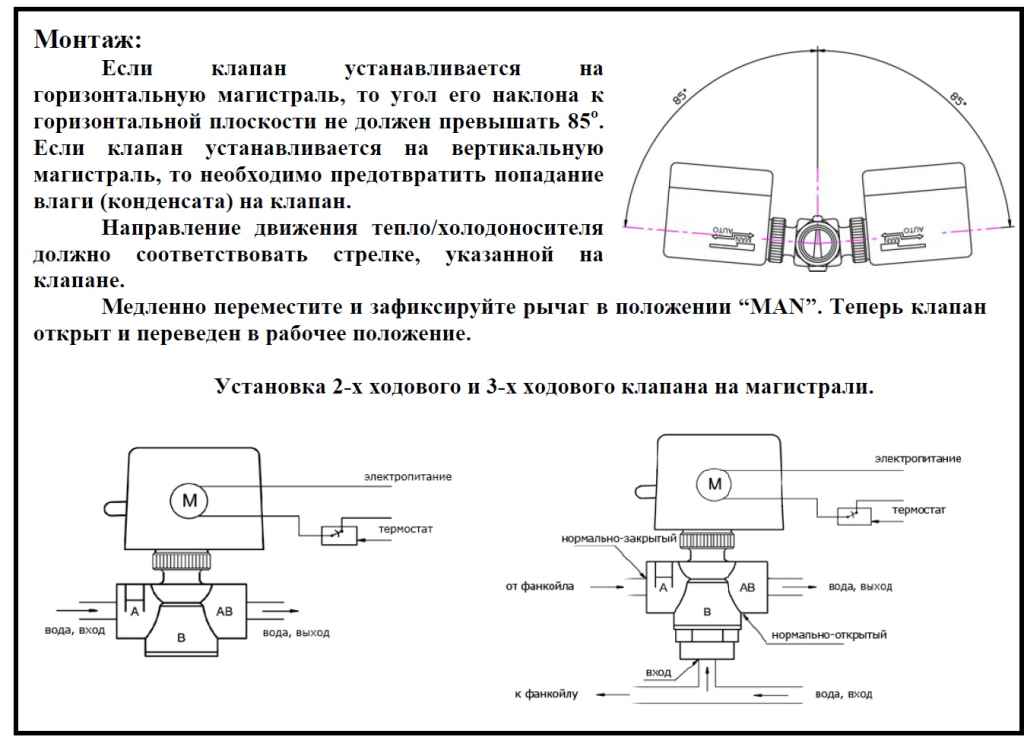

Узлы обвязки фанкойлов серии GMV регулируют подачу тепло/холодоносителя в теплообменник посредством открытия/закрытия 2-х или 3-х ходовых клапанов. Принцип работы смесительных узлов серии GMV: при получении сигнала от пульта управления фанкойлом клапан открывается и теплоноситель проходит через теплообменник. При достижении заданной температуры в помещении клапан по сигналу закрывается. При внезапном отключении электропитания клапан закрывается с помощью возвратной пружины. Смесительные узлы серии GMV имеют компактную конструкцию и могут устанавливаться как на горизонтальных, так и на вертикальных магистралях.
