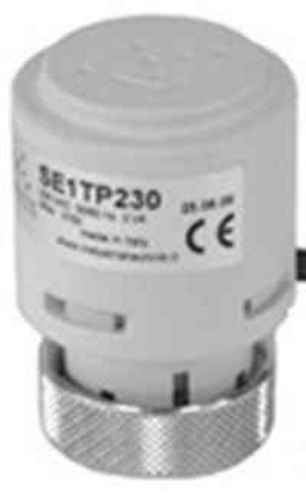

INDUSTRIETECHNIK SE1TP230 привод для трехходового клапана

Электротермический сервопривод SE1TP230 предназначены для управления клапанами для фанкойлов серии VFX.
Нормально закрытый, 230 В переменного тока.
Простой монтаж при помощи накидной гайки M30 x 1,5.
Назначение
Сервоприводы SE1T230 применяются в системах отопления, охлаждения и кондиционирования.
Принцип действия
При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагреватель-
ный элемент нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана.
Когда сервопривод открыт, контакт выключателя замыкается.

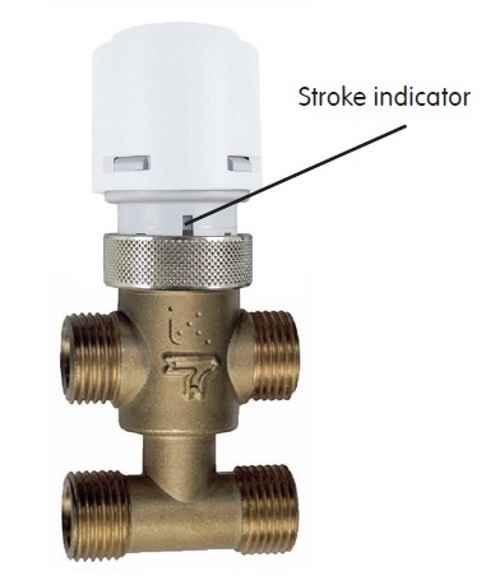

Монтаж
1. Снимите колпачок клапана.
2. Установите сервопривод на клапан и руками зафиксируйте резь-
бовое кольцо на корпусе клапана.
3. Произведите электрические подключения.

Степень защиты IP54 позволяет монтировать сервоприводы в гори-
зонтальном и вертикальном положении.
Электропитание 230В AC (?% - 15%)
Частота 50 - 60 Гц
Потребляемая мощность (в нормальном режиме работы) 3 Вт
Время срабатывания (НО/НЗ) 230В открытие 75 секунд
закрытие 3.5 минуты
Ход штока привода макс. 3,5 мм
Ход штока клапана 2,5 мм
Степень защиты IP54 - EN60529
Класс защиты II

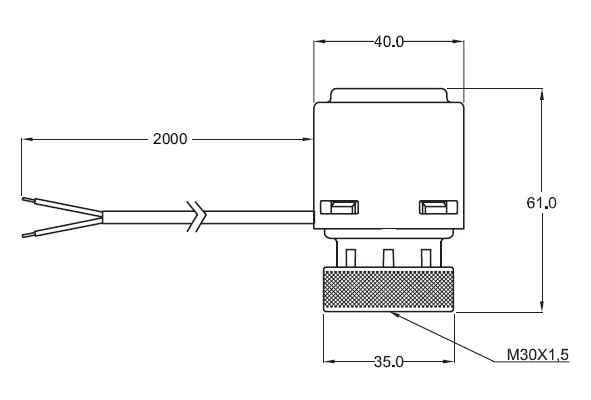

Электрокабель 2 м
2 x 0,5 мм2
Рабочая температура воздуха 0 - ? °C
Температура хранения -25 - ? °C
Рабочая температура жидкости макс. 110 °C
Сила закрытия клапана 140 Н (±10%) (в обесточенном состоянии)
Подключение клапана Резьбовая гайка M30x1,5
