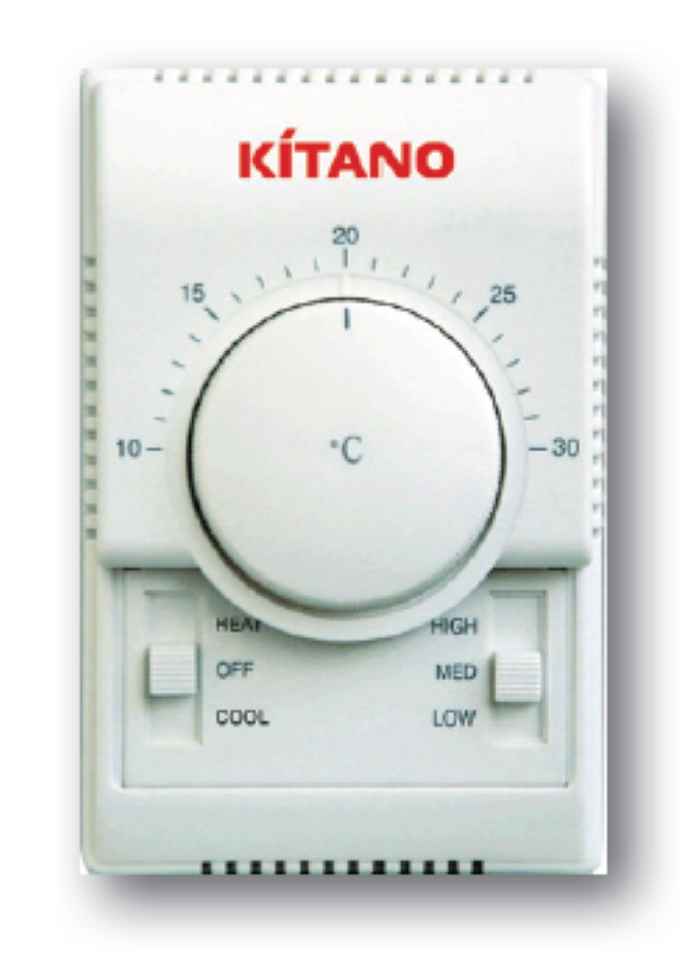

KITANO KP-KJR-18B/2 пульт управления двухтрубным фанкойлом

Технические данные
• Диапазон регулирования температуры: 10~30 xС
• Точность регулирования температуры: +/– 1 xС
• Допустимая температура окружающей среды: 0~45 xС
• Допустимая относительная влажность окружающей среды: 5~90%
• Допустимая температура хранения: –10~60 xС
• Питание: AC 220В±10%, 50/60Гц
• Размеры: 130x85x43 мм (ВxШxГ)

Алгоритм регулирования Поддержание заданной температуры воздуха в помещении осуществля-ется посредством количественного регулирования. Для этого магистрали тепло/холодоносителя должны быть оборудованы узлом регулирования, основным элементом которого является трехходовой клапан с приводом (опция). Температура воздуха в помещении регулируется по сигналу c проводного термостата (опция), исходя из показаний температурного датчика (встроен в термостат) открытием или закрытием трехходового клапана, который управляет расходом воды через теплообменник. Привод трехходового клапана имеет пружинный возврат, синхронизированный с механизмом открытия. При неработающем фанкойле (в нормальном положении), такой клапан закрыт. Это позволяет, при выключении двигателя вентилятора, не прекрывать подачу холодоносителя через теплообменник и направлять его через байпас, что, в свою очередь, препятствует образованию конденсата.
Термостаты серии KP-KJR-18B необходимы для регулировки параметров работы фанкойла, таких как: скорость вентилятора, режим работы. Данный термостат регулирует температуру в помещении при помощи открытия/ закрытия 3-ходового клапана(ов) фанкойла (опция). Задание температуры происходит при помощи колесика, расположенного непосредственно на термостате. Данный термостат оборудован встроенным электромеханиче- ским датчиком для контроля температуры. Корпус данного термостата из- готовлен из пластика и крепится на стене кондиционируемого помещения. Так как данный термостат является универсальным для фанкойлов разного типа, существуют несколько его исполнений (описаны ниже).

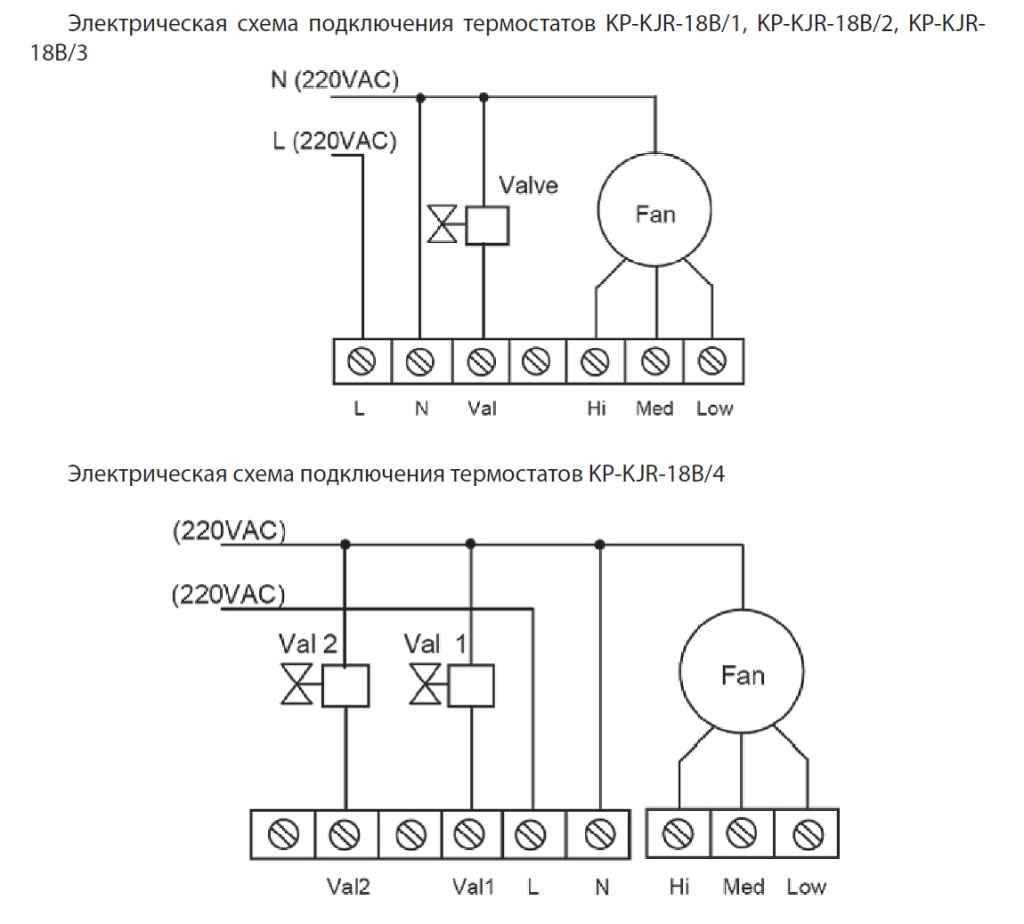

Основные исполнения • KP-KJR-18B/1: Термостат для управления только 3-скоростным вентилятором. При достижении заданной температуры отключает вентилятор. • KP-KJR-18B/2: Термостат для управления одним клапаном и 3-ско- ростным вентилятором с возможность работы в режиме охлажде- ния и обогрева. При достижении заданной температуры закрывает 3-ходовой клапан и отключает вентилятор. 4 Электромеханический термостат серии KP-KJR-18B Инструкция по монтажу и эксплуатации • KP-KJR-18B/3: Термостат для управления одним клапаном и 3-скоростным вентиля- тором с возможность работы в режиме охлаждения и обогрева. При достижении заданной температуры закрывает 3-ходовой клапан, но оставляет вентилятор ра- ботать. • KP-KJR-18B/4: Термостат для управления двумя клапанами и 3-скоростным вен- тилятором с возможность работы в режиме охлаждения и обогрева. При дости- жении заданной температуры закрывает 3-ходовой клапан, оставляя вентилятор работать.

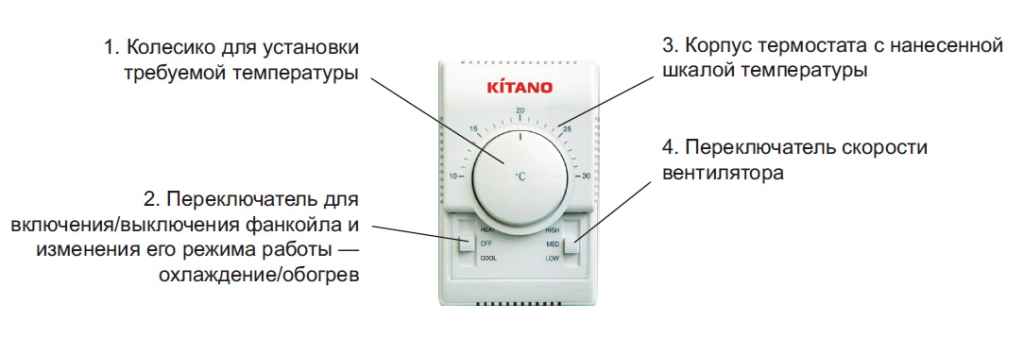

Кнопки и функции На лицевой панели термостата расположен вращающийся регулятор (№1 на рис., приведенном выше), с помощью которого можно задавать же- лаемую температуру. Так же, на лицевой панели расположен переключатель скорости вентилятора (№4 на рис., приведенном выше) HIGH—MED—LOW (Высокая—Средняя—Низкая) и переключатель HEAT—OFF—COOL (Обо- грев—Выкл—Охлаждение) для включения/выключения фанкойла и пере- ключения его режимов работы (№2 на рис., приведенном выше). Включение/Выключение Переведите переключатель 2 в положение HEAT (Обогрев) для актива- ции режима обогрева. Переведите переключатель 2 в положение COOL (Ох- лаждение) для активации режима охлаждения. Переведите переключатель 2 в положение OFF (Выкл) для отключения питания фанкойла. Установка температуры Перемещайте вращающийся регулятор 1 для установки желаемой тем- пературы, согласно шкале 3 на лицевой панели термостата. Переключение скорости вентилятора Установите переключатель 4 в положение HIGH, MED или LOW, для выбо- ра высокой, средней или низкой скорости вращения вентилятора фанкойла.
