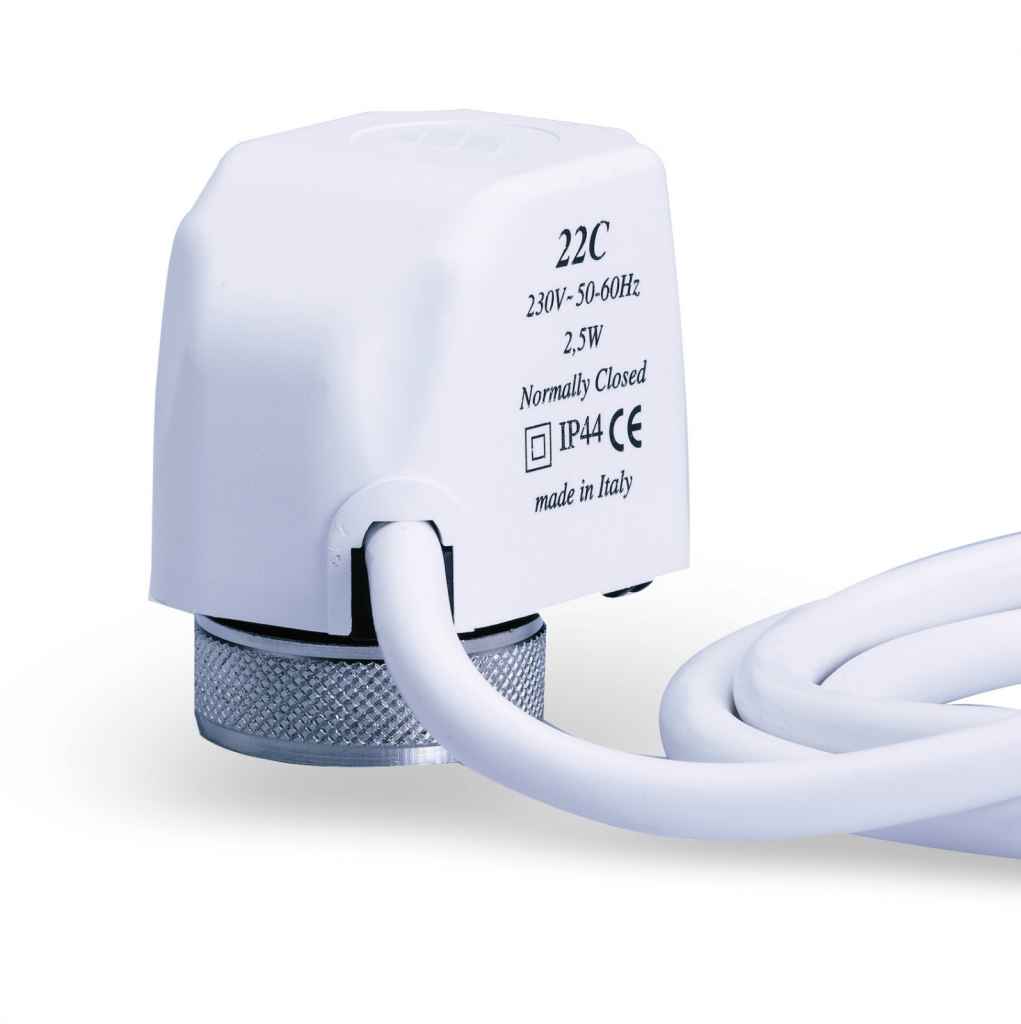

WATTS VTZ22C-230NC2-5 электропривод для двух и трехходовых клапанов фанкойлов

Электротермические сервоприводы серии 22C предназначены для управления клапанами.
- Клапаны для фанкойлов WATTS серий 2131, 3131, 4131
- Коллекторные регулирующие клапаны WATTS с замыкающим размером 11,8 мм
Компания WATTS предлагает следующие варианты исполнения сервоприводов:
НО (нормально открытые)
НЗ (нормально закрытые)
с 2-жильным или 4-жильным кабелем (с вспомогательным выключателем)
230В или 24В переменного тока
Простой монтаж при помощи накидной гайки M30 x 1,5.
Назначение
Сервоприводы 22С применяются в системах отопления, охлаждения и кондиционирования. Каждому
номинальному электропитанию 230В и 24В соответствуют два типа исполнения сервоприводов: нормаль-
но открытые и нормально закрытые. Электротермический сервопривод применяется с регуляторами с
двухточечным управлением. Наиболее обширной областью применения является управление темпера-
турными зонами в системах напольного отопления совместно с комнатными термостатами WATTS серий
Belux, ВТ, WFHT и Milux.
Принцип действия
При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагреватель-
ный элемент (PTC) нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана.
Сервоприводы с 4-жильным проводом имеют вспомогательный выключатель с нормально открытым кон-
тактом, который может быть использован для подключения или передачи управляющего сигнала на другие
приборы (насос и т. д.). Когда сервопривод открыт, контакт выключателя замыкается. При подключении к
приборам с большей потребляемой мощностью, чем у дополнительного контакта сервопривода, используй-
те дополнительное реле.
По цвету флажкового индикатора в смотровом окошке сервопривода 22C можно определить положение
сервопривода (клапана).
Красный флажок индикатора = сервопривод закрыт.
Черный флажок индикатора = сервопривод открыт.
Монтаж
1. Снимите колпачок клапана.
2. Установите сервопривод на клапан и руками зафиксируйте резь-
бовое кольцо на корпусе клапана.
3. Произведите электрические подключения.

Электропитание 230В AC (% - 15%)
24В AC/DC (% -15%)
Частота 50 - 60 Гц
Потребляемая мощность (в нормальном режиме работы) 1,8 Вт
Время срабатывания (НО/НЗ) 230В открытие 75 секунд
закрытие 3 минуты
Время срабатывания (НО/НЗ) 24В открытие 3 минуты
закрытие 5 минут
Ход штока привода макс. 3,5 мм
Ход штока клапана 2,5 мм
Степень защиты IP44
Класс защиты II
Электрокабель 1 м
2 x 0,5 мм2
4 x 0,5 мм2
Рабочая температура воздуха 0 - °C
Температура хранения -25 - °C
Рабочая температура жидкости макс. 110 °C
Сила закрытия клапана (НЗ) 100 Н (±10%) (в обесточенном состоянии)
Сила закрытия клапана (НO) 80Н (±10%) (в обесточенном состоянии)
Вспомогательный выключатель (4-жильный кабель) макс. 700 мA - 250 В ~
Корпус пластик, RAL 9016
Подключение клапана Резьбовая гайка M30x1,5
