Нормально закрытый Напряжение 230V AC Усилие 90 Н Длина кабеля 10 м

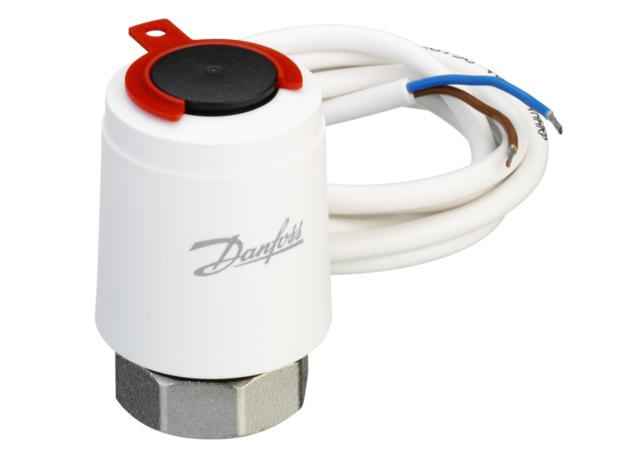

Термоэлектрический привод TWA-Z предназначен для управления комбинированными клапанами типа AB-QM диаметром DN 10, 15, 20 (для любой настройки), а также DN 25, 32 (при настройке менее 60 %). Особенности: • Электропривод управляется сигналом ВКЛ./ВЫКЛ. с помощью электронного термостата, что обеспечивает эффективное и экономичное решение для регулирования мощности фанкойлов или других небольших потребителей в системах отопления и охлаждения. • Индикатор положения. • Нормально закрытый (NC) и нормально открытый (NO) варианты исполнения (положение клапана при отсутствии напряжения). • Поставляется с кабелем (1,2м/ 5м / 10м). Основные данные: • Напряжение питания: 24 В или ~ 230 В. • Управляющий сигнал: ВКЛ./ВЫКЛ. • Развиваемое усилие: 90 Н. • Ход штока: 2,8 мм. • Время перемещения штока: около 3 мин. • Макс. температура теплоносителя: 120 °С.
Принцип действия термоэлектрического привода TWA-Z основан на эффекте теплового расширения заполнителя, который: При подаче питания (нагреве) расширяется и перемещает шток клапана в одном направлении, При отключении питания (остывании) сжимается и под воздействием пружины шток клапана перемещается в обратном направлении. Доступны два варианта исполнения электропривода: - TWA-Z (NC) – нормально закрытый электропривод, который выдвигает шток при отключении питания. - TWA-Z (NO) – нормально открытый электропривод, который втягивает шток при отключении питания, Оба варианта доступны с напряжением питания 24 В или ~ 230 В. Электропривод TWA-Z (NC) содержит в своей конструкции внутреннюю пружину, воздействующую на шток, и разрезное кольцо, которое удерживает шток в удобном для монтажа положении. После установки электропривода на клапан кольцо удаляется, и пружина перемещает шток клапана вниз, закрывая его. При подаче питания на электропривод, заполнитель нагревается и расширяется, сжимая пружину и открывая клапан. Электропривод оборудован индикатором положения, который показывает текущее положение штока клапана.
