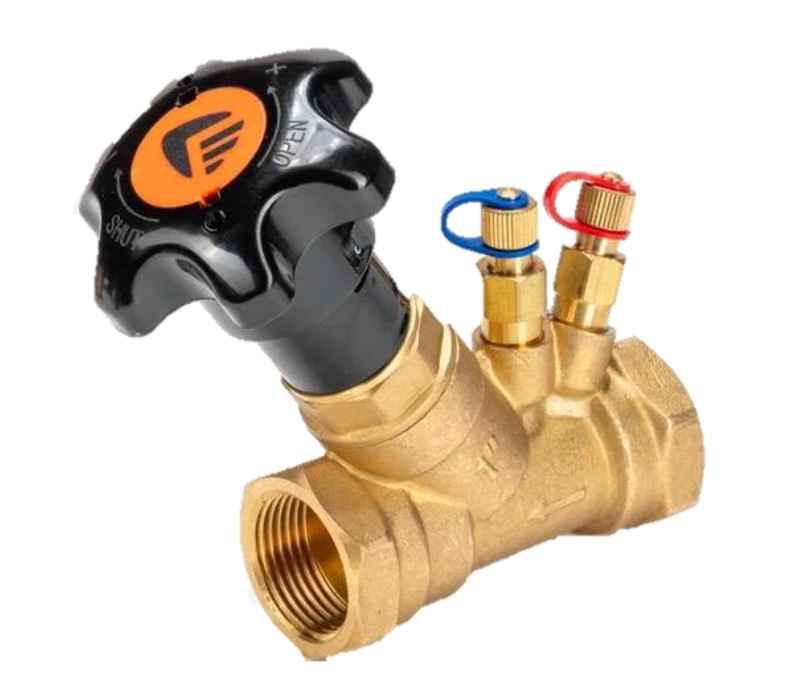

HITERM SET HSSBV25-20 ручной балансировочный клапан с измерительными ниппелями

DN20, KVS клапана 4,27, KVS измерительных ниппелей 7,1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая среда Вода, водные растворы гликолей до 50%
Максимальная температура рабочей среды 120 °С
Номинальное давление PN25
Материал корпуса Латунь CW617N
Присоединение Внутренняя резьба
Средний срок службы 30 лет
Ремонтопригодность Ремонтопригоден
Резьба измерительных патрубков 1/4"
Диапазон настройки клапана 0,0 - 4,7
Расчетный срок службы 30 лет

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Ручной балансировочный клапан HITERM SET с измерительными ниппелями резьбовой (далее – Клапан) предназначен для гидравлической балансировки одно- и двухтрубных систем отопления, систем тепло- и холодоснабжения, а также систем ГВС.
Клапан позволяет производить плавную регулировку расхода рабочей среды, перекрытие потока, а также имеет функцию ограничения открытия.
Имеющиеся у клапана измерительные ниппели позволяют присоединить к клапану прибор для измерения перепада давления на клапане и определить расход рабочей среды.

НАСТРОЙКА КЛАПАНА
Регулировка расхода рабочей среды через клапан осуществляется при помощи поворота рукоятки.
При повороте рукоятки необходимо установить пропускную способности клапана с помощью настроечной шкалы согласно таблице настроек.
Настройка осуществляется с помощью вращения рукоятки и двух смотровых окон на настроечной шкале: первое окно показывает десятые части оборота (10 делений: от 0 до 9), второе – полные обороты (5 делений: от 0 до 4).
Для ограничения открытия клапана (фиксации настроечной позиции) необходимо:
1. Извлечь в центре рукоятки защитную крышку для обеспечения доступа к регулировочному винту;
2. Вставить шестигранный (настроечный) ключ в гнездо регулировочного винта и до упора повернуть по часовой стрелке;
3. Установить защитную крышку обратно.
