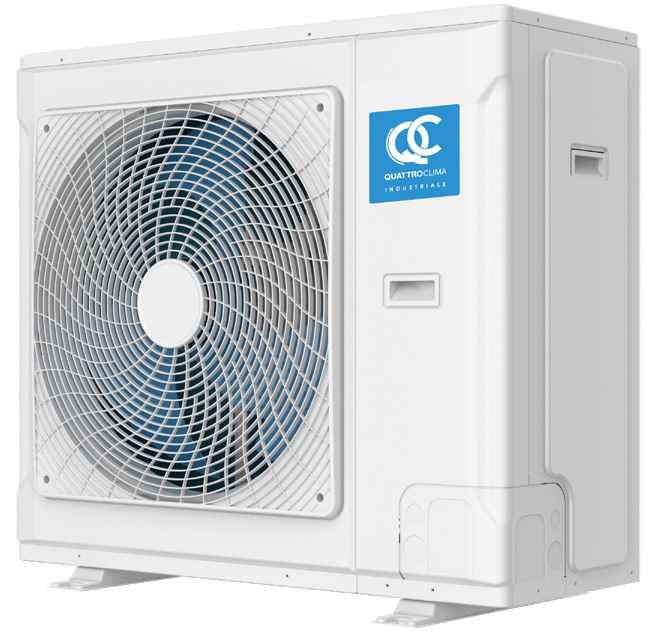

QUATTROCLIMA QN-CCU35E компрессорно-конденсаторный блок

Холодопроизводительность, кВт 3,5
Заводская заправка хладагентом, кг 0,75
Электропитание, ф/В/Гц1 / 220 / 50
Хладагент R410A
Максимальный перепад высот, м 8
Масса, кг 31
Масса в упаковке, кг 33
Размеры (Ш?В?Г), мм 375 x 626 x 881
Упаковка (Ш?В?Г), мм 415 x 650 x 950

Компрессор

Тип компрессора ротационный
Количество компрессоров, шт. 1


ШИРОКИЕ ВОЗМОЖНОСТИ ПРОЕКТИРОВАНИЯ — благодаря максимальной длине трубопровода до 50 м и перепаду высот до 30 м
КОМПРЕССОРЫ ОТ ВЕДУЩИХ МИРОВЫХ ПРОИЗВОДИТЕЛЕЙЛЯ — в зависимости от модели, применяются компрессоры GMCC, HIGHLY и
Panasonic
КОМПАКТНЫЕ РАЗМЕРЫ — упрощают транспортировку и монтаж оборудования
ЭКОНОМИЧНОЕ РЕШЕНИЕ — комфортная стоимость делает ККБ QUATTROCLIMA доступным решением для широкого спектра объектов
ЗАВОД-ИЗГОТОВИТЕЛЬ
ККБ QUATTROCLIMA производятся на одном из крупнейших заводов отрасли, производственные площади которого составляют 500 км2. Предприятие начало свою деятельность в 2006 году. За почти два десятилетия работы завод стал высокотехнологичным предприятием, предлагающим профессиональные решения в области кондиционирования воздуха. Завод имеет 5 отделов научных исcледований и разработок, численность сотрудников которых насчитывает более 500 специалистов. Благодаря чему завод имеет более 1000 национальных патентов. Тестовые камеры и лаборатории завода занимают площадь более 13 км2. На этой площади расположено более 70 тестовых камер и лабораторий, где работает более 100 специалистов. Благодаря многочисленным тестам и испытаниям достигается высокий уровень качества оборудования и соответствие заявленным характеристикам
Компрессорно-конденсаторные блоки QUATTROCLIMA предназначены для подключения к фреоновой секции охлаждения вентиляционных агрегатов. Подключение осуществляется двумя линиями хладагента: жидкостной и газовой. Управление компрессорно-конденсаторными блоками (ККБ) обеспечивается автоматикой вентиляционных агрегатов. Пуск/останов компрессорно-конденсаторных блоков QUATTROCLIMA осуществляется внешним управляющим сигналом 220 В.
Модельный ряд включает:
? ККБ с ротационным компрессором GMCC или HIGHLY (модели от 3,5 до 22 кВт).
? ККБ со спиральным компрессором Panasonic (модели от 28 до 45 кВт).
Все модели ККБ оснащены отделителем жидкости на всасывании для защиты компрессора от поломки вследствие гидравлического удара. Модели ККБ на 35 и 45 кВт дополнительно оснащены маслоотделителями на нагнетании компрессора, что увеличивает надежность и срок службы.
Компрессорно-конденсаторные блоки от 7,1 до 45 кВт оснащены платами управления с индикацией аварийных сообщений. В моделях ККБ от 7,1 до 28 кВт предусмотрены контакты 220 В общего аварийного сигнала для внешней системы диспетчеризации. Платы управления ККБ на 35 и 45 кВт предоставляют возможность просмотра параметров работы компрессорно-конденсаторного блока.
Компрессорно-конденсаторные блоки от 7,1 до 45 кВт оснащены электронагревателями картера компрессора. Прогрев масла в течение 12 часов перед первым пуском ККБ предотвращает повышенный унос масла из компрессора, что увеличивает надежность и срок службы.
Для всех моделей компрессорно-конденсаторных блоков на соединительном жидкостном трубопроводе перед фреоновым воздухоохладителем необходимо установить дополнительные элементы холодильного контура в строгой последовательности друг за другом: фильтр-осушитель, соленоидный вентиль, смотровое стекло и терморегулирующий вентиль (ТРВ). Подбор и настройка ТРВ должны осуществляться с учетом всех параметров установки и являются важными моментами, определяющими работу компрессорно-конденсаторного блока. Для упрощения подбора рекомендуется использовать комплекты соединительные для компрессорно-конденсаторных блоков серии КС-А.
