Соединение G 1/2 KVS 0.63 DN10 Ход клапана 3.7 мм Номинал. давление PN 16 Максимальное рабочее давление до 120 °C 16 бар Рабочая температура 2...120 °C
Применяется как смесительный, распределительный или переключающий клапан в сочетании с электротермоприводом AXT211, AXS215 или моторизированным приводом AXM 117(S), для регулирования фанкойлов, отопления, устройств рециркуляции воздуха, вентиляторных конвекторов и двухпроводных систем с теплообменником.

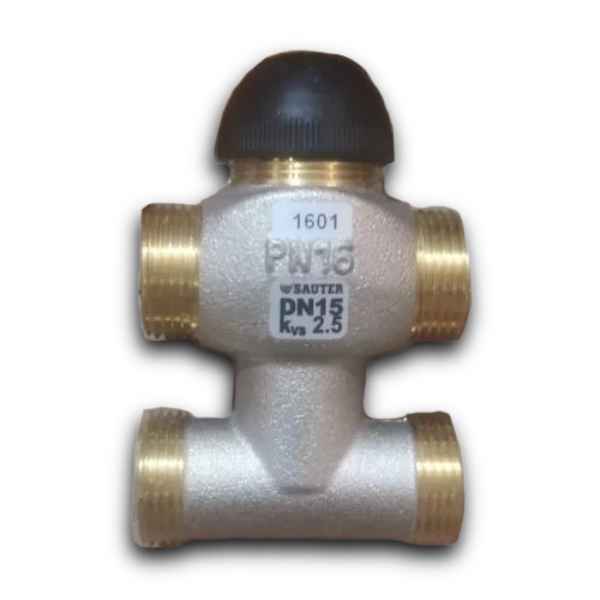

Клапан и привод либо просто свинчиваются вместе, либо объединяются с помощью штыкового соединения. Никелированный корпус из литой латуни с наружной резьбой, без гайки-колпака. Шток из нержавеющей стали с мягким уплотнительным конусом клапана для регулирующего и смешивающего проходов. Характеристика практически равномерная. Поток через смесительный проход уменьшен на 30%. Сальник с двойной кольцевидной про-кладкой. Регулирующий проход A-AB закрыт когда ось утоплена.
Принцип работы Клапан закрывается (проход A--AB) и смесительный проход (B-AB) открывается при утаплива-нии штока, возвращаемого в исходное положение давлением пружины (пружина в клапане). Термопривод AXT 111 устанавливает клапан в положение ОТКРЫТО или ЗАКРЫТО. При ис-пользовании с ‘нормально закрытой’ версией привода, регулирующий проход закрывается при отключении питания. Привод AXM 111S устанавливает клапан в любое положение. В зависимости от того как под-ключено управляющее напряжение, клапан двигается непрерывно с управляющим напряжени-ем 0...10В. При подключении к красному кабелю: регулирующий проход открывается при увеличении напряжения. При подключении к белому кабелю: регулирующий проход закрывается при увеличении напряжения. С моторизированным приводом AXM 117 клапан может быть установлен в любую позицию. С приводом AXM 117S (с позиционером), клапан двигается непрерывно с управляющим напряже-нием 0...10 V–. Варианты: F202 открывает (и F302 закрывает) управляющий проход при увели-чении напряжения. При использовании аналоговых приводов (0...10В), практически равнопроцентная характеристика дает оптимальное управление.
Значение kVS в обводном канале примерно на 30% меньше чем в регулирующем проходе. Таким образом, сопротивление потока нагрузке берется в расчет, так что общий протекающий поток при любом положении штока остается практически постоянным. Конечный регулирующий элемент может быть установлен в любом положении, кроме смот-рящего вниз. Попадание влаги внутрь привода нежелательно. Чтобы избежать кавитационного шума, в помещениях, где требуется тишина, перепад дав-ления на клапане не должен превышать следующих значений:- BUL 010 F .30 = 0.5 бар, F .20 = 0.6 бар / F .10 и F .00 = 0.8 бар BUL 015 F .10 = 0.6 бар, F .00 = 0.8 бар
Для того чтобы предотвратить загрязнение воды (например кусочков сварочных швов, частиц ржавчины и.т.д.) и предотвратить повреждение прокладки штока, рекомендуется использовать коллекторные фильтры, например для каждого этажа или питающей трубы. Состав воды дол-жен быть в соответствие с VDI 2035. Среда со смазочно-охлаждающей эмульсией такой как гликон, мин. 16 % макс. 40 %. Дополнительная техническая информация Корпус клапана и Т-образной трубы из никелированного холодного литья с наружней резьбой, по ISO 228/1, Class B, плоская прокладка на корпусе. Сальник с двойной кольцевидной про-кладкой из этиленпропилена, латунный конус с уплотнительным кольцом EPDM и штоком из нержавеющей стали, защитная крышка (или головка ручной настройки) из пластика.
