Ход привода: закрытие при помощи возвратной пружины, синхронизированной (задержка) с механизмом открытия. Рабочие условия: 0 - 60оС, без конденсации влаги Условия хранения: -20 - 65оС, без конденсации влаги Диапазон рабочих температур: 2-94оС Размеры: 130х85х43 мм (В х Ш х Г) Класс защиты: IP20

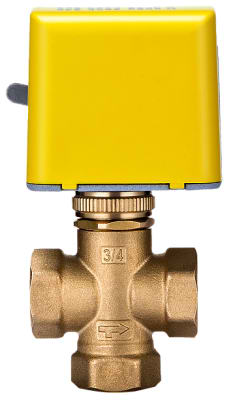

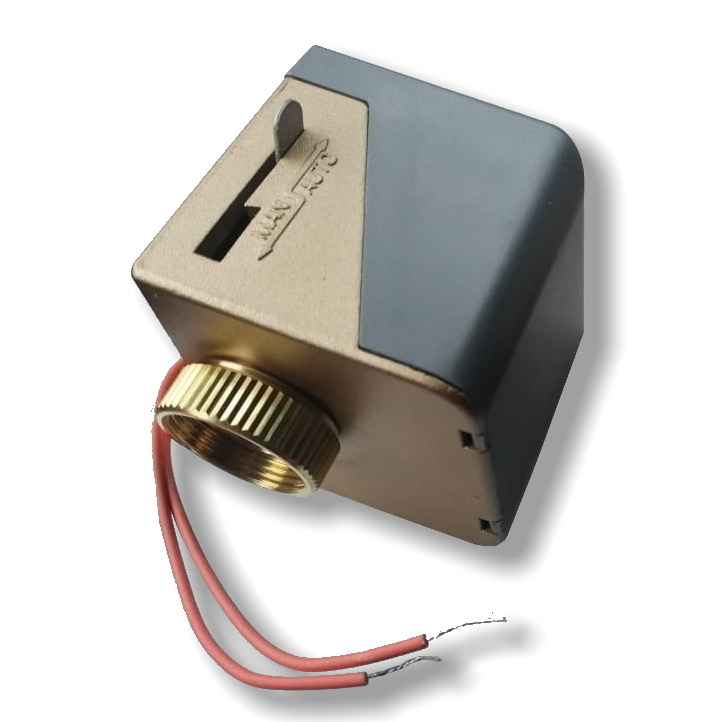

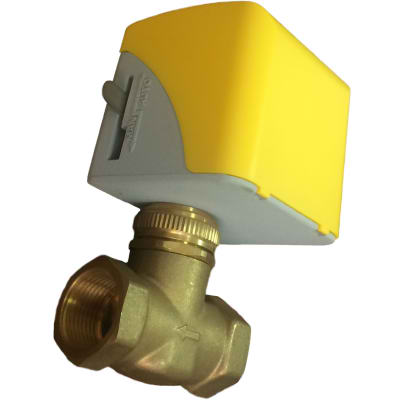

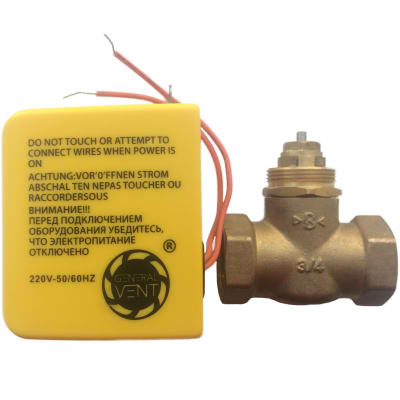

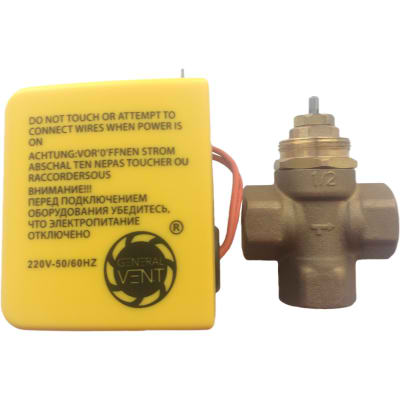

Клапаны используются для регулирования производительности фанкойлов путем открытия/закрытия магистралей тепло или холодоносителя. Клапаны комплектуются приводом GEA-21220. Привод оснащен пружинным возвратом, синхронизированным (запаздывание) с механизмом открытия. В нормальном положении, когда фанкойл не работает, клапан закрыт. Клапан начинает работу (открытие или закрытие) после того, как термостат даст ему управляющий сигнал. С того момента как клапан открылся, холодная или горячая вода поступает в теплообменник фанкойла, а охлажденный или нагретый воздух в помещение. Если фактическая температура воздуха в помещении достигла заданного значения, термостат посылает управляющий сигнал на отключение электропитания привода клапана, который, в свою очередь, с помощью механизма пружинного возврата закрывает клапан. Температура воздуха в помещении поддерживается постоянно за счет попеременного открытия и закрытия клапана. Клапаны GVM изготавливаются двух типов (двухходовые и трехходовые) и четырех типоразмеров (DN15, DN20, DN25 и DN32). Привод прикреплен к клапану с помощью резьбового соединения. Привод может быть установлен на клапан, после того как клапан будет закреплен на магистрали. Рекомендуется устанавливать клапан на магистрали с использованием гибких соединений. Особенности конструкции клапанов GVM обеспечивают легкость монтажа, надежность эксплуатации, большой ресурс и низкие шумовые характеристики клапана.
Если клапан устанавливается на горизонтальную магистраль, то угол его наклона к горизонтальной плоскости не должен превышать 85о. Если клапан устанавливается на вертикальную магистраль, то необходимо предотвратить попадание влаги (конденсата) на клапан. Направление движения тепло/холодоносителя должно соответствовать стрелке, указанной на клапане. Медленно переместите и зафиксируйте рычаг в положении “MAN”. Теперь клапан открыт и переведен в рабочее положение.
